测线仪操作指南

测线仪的使用方法

在现代网络环境中，网线的连接稳定性和数据传输质量至关重要。测线仪作为一种专业的检测工具，在排查网络故障、验证网线连接状态方面发挥着不可替代的作用。本文将详细介绍测线仪的使用方法，从准备工作、连接与测试步骤、结果解读、注意事项等多个维度进行阐述，旨在帮助用户准确、高效地利用测线仪进行网线测试。

一、准备工作

工具准备

使用测线仪进行网线测试前，首先需要确保以下工具的完备性：

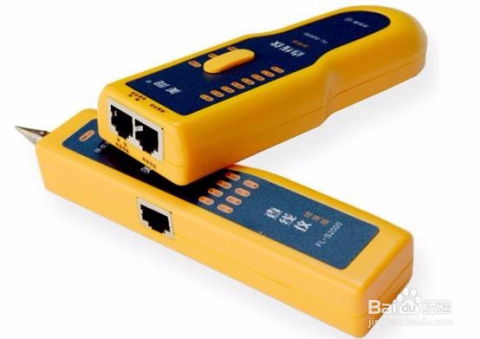

测线仪：也称为网络线测试仪，是测试网线的核心工具。测线仪通常由主测试仪和远程测试端两部分组成，两部分通过内部电路连接，可分别检测网线的两端。

网线：待测试的网线，确保其两端的水晶头已正确安装且无明显损伤。

电池（如适用）：部分测线仪需要电池供电，通常使用9V电池。在测试前，请检查电池电量是否充足，并确保正确安装电池，避免正负极装反。

环境准备

选择一个光线明亮、无干扰的环境进行测试，以便清晰地观察测线仪上的指示灯或显示屏。同时，确保测试过程中无其他电子设备干扰，以保证测试结果的准确性。

二、连接与测试步骤

1. 连接测线仪

将待测试的网线两端分别插入测线仪的主测试仪和远程测试端的RJ45端口。注意，网线的水晶头应完全插入端口内，确保接触良好。

2. 打开测线仪

按下测线仪的电源开关，开启测线仪。部分测线仪具有不同的测试速度档位（如快速测试和慢速测试），用户可根据实际需要选择合适的档位。通常情况下，快速测试即可满足大部分需求。

3. 开始测试

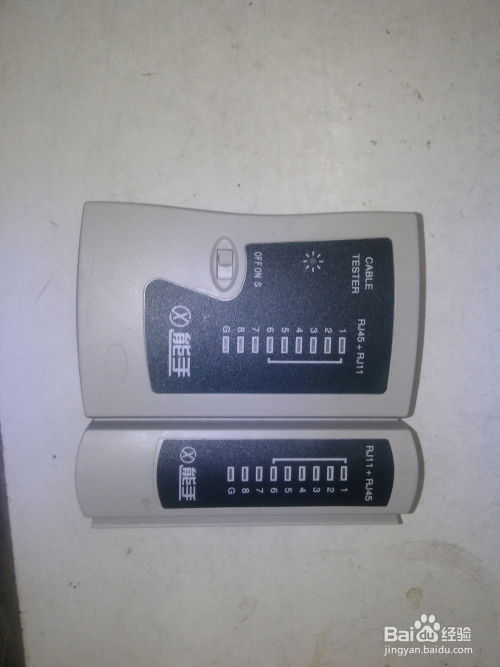

测线仪开启后，会自动开始测试网线。此时，观察测线仪上的指示灯或显示屏，它们将显示网线中每一对导线的连接状态。指示灯通常以数字1-8标识，对应网线中的8根导线。

三、结果解读

1. 直通连线的测试

对于直通连线（即网线两端的线序相同），测试时，主测试仪和远程测试端的指示灯应从1到8逐个顺序闪亮。如果所有指示灯均按顺序亮起，且亮度一致，说明直通线的连通性良好，可以正常使用。

2. 交错连线的测试

对于交错连线（即网线两端的线序不同，通常用于连接不同类型的设备，如计算机与交换机之间的连接），测试时，主测试仪的指示灯应从1到8逐个顺序闪亮，而远程测试端的指示灯应按3、6、1、4、5、2、7、8的顺序逐个闪亮。如果远程测试端的指示灯按此顺序亮起，说明交错连线的连通性良好。

3. 导线断路测试

当网线中的某根或某几根导线断路时，主测试仪和远程测试端对应线号的指示灯将不亮。例如，如果网线中的第2根导线断路，则主测试仪和远程测试端的第2号指示灯均不亮。通过观察不亮的指示灯，可以定位断路的导线位置。

4. 导线短路测试

当网线中的某两根或更多导线短路时，主测试仪的指示灯仍会从1到8逐个顺序闪亮，但远程测试端对应短路的导线指示灯将同时点亮。例如，如果网线中的第1根和第3根导线短路，则远程测试端的第1号和第3号指示灯将同时亮起。当有多根导线短路时，远程测试端的所有短路线对应的指示灯可能都不亮。

四、注意事项

1. 确保正确连接

在测试前，请确保网线两端已正确连接到测线仪的相应接口，且接触良好。避免由于接触不良导致的测试误差。

2. 避免移动网线

在测试过程中，请避免移动网线或触碰网线接头，以防止接触不良或导线内部松动影响测试结果。

3. 观察指示灯状态

在测试时，应仔细观察测线仪上的指示灯状态，包括亮起的顺序、亮度是否一致等。任何异常现象都可能指示网线存在潜在问题。

4. 理解测试结果

对于测试结果，应正确解读指示灯的显示状态，判断网线是否存在断路、短路或错接等问题。对于存在问题的网线，应重新制作水晶头或更换网线，并进行再次测试。

5. 电池电量检查

在使用电池供电的测线仪时，请定期检查电池电量，确保测试过程中电量充足。避免由于电量不足导致的测试中断或测试结果不准确。

6. 保持测线仪清洁

定期清洁测线仪的接口和外壳，避免灰尘和污垢影响测试精度和使用寿命。使用柔软的干布擦拭即可，避免使用腐蚀性清洁剂。

五、总结

测线仪作为一种专业的网络检测工具，在排查网络故障、验证网线连接状态方面具有重要意义。通过本文的介绍，我们了解了测线仪的使用方法，包括准备工作、连接与测试步骤、结果解读以及注意事项等多个方面。在使用测线仪时，请遵循正确的操作步骤和注意事项，以确保测试结果的准确性和可靠性。同时，定期对测线仪进行维护和保养也是确保其长期稳定运行的关键。

对于网络管理员、IT技术人员以及任何需要测试网线连接状态的用户来说，掌握测线仪的使用方法是提升工作效率和解决问题能力的关键。通过不断实践和积累经验，我们可以更加熟练地运用测线仪进行网线测试，为网络环境的稳定性和数据传输质量提供有力保障。
