轻松学会：如何打印SolidWorks工程图

在工程设计领域，SolidWorks作为一款功能强大的三维计算机辅助设计软件，被广泛应用于创建和编辑复杂的工程图纸。然而，设计完成后，将这些图纸从电脑屏幕转移到纸张上，即打印SolidWorks工程图，也是一项至关重要的技能。本文旨在以通俗易懂的方式，详细介绍如何打印SolidWorks工程图，涵盖准备工作、页面设置、打印设置及实际操作等各个方面。

一、准备工作

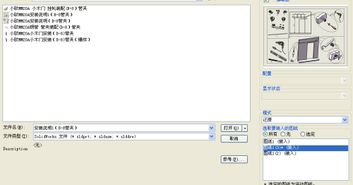

在打印SolidWorks工程图之前，确保你的电脑已经连接了一台可用的打印机，并已安装相应的驱动程序。同时，打开SolidWorks软件，并加载你想要打印的工程图文件。

二、页面设置

页面设置是打印过程中的关键步骤，它决定了图纸在纸张上的布局和显示效果。

1. 打开页面设置：在SolidWorks中，点击“文件”菜单，然后选择“页面设置”。这将打开一个对话框，允许你配置打印作业的多个方面。

2. 选择纸张大小和方向：在页面设置对话框中，你可以指定纸张的大小（如A4、A3等）和方向（横向或纵向）。确保所选的纸张大小和方向能够容纳你的工程图，同时考虑到边距和布局的美观性。

3. 设置比例和分辨率：比例决定了图纸在纸张上的缩放程度。通常，你可以选择“调整比例以套合”，以确保图纸完全适应纸张大小。分辨率则影响打印的清晰度。对于大多数工程图，选择默认的分辨率即可。

4. 配置颜色：SolidWorks允许你选择黑白或彩色打印。黑白打印通常更清晰，且成本更低。如果你的图纸包含重要的颜色信息（如区分不同的材料或部件），则可能需要选择彩色打印。在页面设置对话框中，你可以根据打印机的能力选择“自动”（如果打印机支持彩色打印，则发送彩色信息；否则，打印成黑白）、“颜色/灰度级”（无论打印机如何，都发送彩色数据）或“黑白”（无论打印机如何，都以黑白打印）。

5. 其他设置：除了上述基本设置外，你还可以在页面设置对话框中配置其他选项，如打印线宽、网格线、区域线等。这些设置通常取决于你的具体需求和打印机的性能。

三、打印设置

完成页面设置后，接下来需要配置打印作业的具体参数。

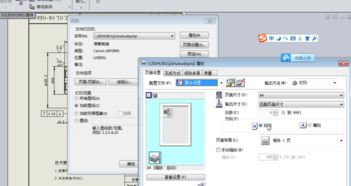

1. 选择打印机：在SolidWorks的打印对话框中，从“名称”下拉菜单中选择一个可用的打印机。确保所选的打印机已经正确连接到电脑，并已安装相应的驱动程序。

2. 设置打印范围：你可以选择打印所有图纸、当前图纸或指定的图纸范围。如果需要打印多张图纸，可以在对话框中输入图纸编号，或使用逗号分隔编号，或使用连字符指定范围（如1,3,5-8）。

3. 配置打印机属性：点击“属性”按钮，可以打开打印机的配置对话框。在这里，你可以进一步调整打印作业的参数，如纸张类型、打印质量、双面打印等。确保这些设置与你的需求和打印机的性能相匹配。

4. 预览和打印：在打印之前，务必点击“预览”按钮查看打印效果。如果预览结果符合预期，点击“确定”按钮开始打印。如果预览结果不理想，返回页面设置或打印对话框进行调整。

四、实际操作中的注意事项

在实际操作中，可能会遇到一些需要注意的问题。以下是一些建议，以确保打印过程顺利进行。

1. 检查打印预览：在打印之前，务必检查打印预览效果。这有助于你发现潜在的布局问题或颜色错误，并及时进行调整。

2. 选择合适的打印质量：根据你的需求和打印机的性能，选择合适的打印质量。对于需要精确细节的图纸，可以选择高质量的打印模式；对于草稿或内部使用的图纸，则可以选择较低的打印质量以节省成本和时间。

3. 考虑双面打印：为了节省纸张和成本，可以考虑使用双面打印功能（如果打印机支持）。这不仅可以减少纸张的使用量，还有助于保护环境。

4. 保存打印设置：如果你经常需要打印类似的工程图，可以保存当前的打印设置作为模板。这样，在下次打印时，只需加载模板并稍作调整即可快速完成打印作业。

5. 处理打印错误：如果在打印过程中遇到问题（如卡纸、缺墨等），请遵循打印机的用户手册中的指示进行处理。如果问题无法解决，请联系打印机制造商的技术支持团队寻求帮助。

五、案例演示

为了更好地理解上述步骤，以下是一个简单的案例演示。

假设你正在使用SolidWorks打印一张包含多个视图的工程图。首先，你打开工程图文件并检查图幅大小。然后，你进入页面设置对话框，选择A3纸张大小、横向方向，并设置比例为“调整比例以套合”。在颜色设置中，你选择了“黑白”，以确保打印的图纸线条清晰。接下来，你返回打印对话框，选择了连接的打印机，并设置了打印范围为“当前图纸”。在预览确认无误后，你点击了“确定”按钮开始打印。几分钟后，一张清晰、准确的工程图就从打印机中输出了。

六、总结

打印SolidWorks工程图是一项看似简单却充满细节的任务。通过合理的页面设置、精确的打印配置以及细致的实际操作注意事项，你可以轻松地将电脑上的设计转化为纸张上的实物。希望本文的介绍能帮助你更好地掌握这项技能，并在工程设计领域取得更大的成功。
